活性炭吸附塔施工布局及安裝鋪設方法



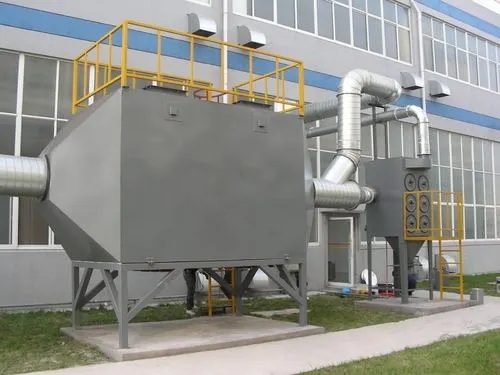

 一、引言

活性炭吸附塔作為一種高效的廢氣處理設備，在工業污染治理中發揮著關鍵作用。其科學的施工布局與精準的安裝鋪設，直接關系到設備的運行效能、使用壽命以及整體處理效果。以下將詳細闡述活性炭吸附塔施工布局及安裝鋪設的各個要點與步驟。



 二、施工布局要點



 （一）場地選址

1. 靠近污染源：活性炭吸附塔應盡可能靠近廢氣產生源頭，以減少廢氣在輸送過程中的損耗與擴散，降低管道鋪設成本與難度。例如在化工生產車間，若某條生產線是主要廢氣排放源，吸附塔應緊鄰該生產線布置，使廢氣能通過***短且***直接的管道進入塔內。

2. 考慮風向與通風：***先選擇在主導風向上風側或側風位，避免廢氣處理后的潔凈空氣再次受到污染，同時有利于吸附塔本身的散熱與氣體排放。如在沿海地區，需考慮海風風向，確保吸附塔周圍空氣流通順暢，防止廢氣倒灌。

3. 地基條件：選址處應有堅實、平整的地基，承載能力需滿足吸附塔及內部填料、附屬設備等全部重量之和，且地基沉降量要控制在極小范圍內，以防設備因地基不穩而發生傾斜、開裂等損壞。一般要求地基承載力不低于[X]kPa，可通過地質勘察報告確定。



 （二）空間布局

1. 與其他設備間距：與周邊工藝設備、建筑物保持安全距離，一般不小于[X]米，以便設備維護、檢修時有充足操作空間，同時防止火災等事故蔓延。如在工廠車間內，吸附塔要遠離高溫反應釜、易燃易爆儲罐等設備。

2. 進出口方位：根據現場工藝流程與場地限制，合理確定廢氣進口與凈化后空氣出口位置。進口通常位于吸附塔底部或側面下部，利于廢氣自下而上均勻通過填料層；出口設在***部，方便潔凈空氣排出。進出口管道走向應簡潔流暢，減少彎頭與變徑，降低阻力損失。

3. 預留通道：在吸附塔四周預留寬度不小于[X]米的通道，方便施工人員、檢修設備進出，通道應平整、無障礙物，并與工廠主通道相連通，確保緊急情況下人員能快速疏散。



 （三）公用工程配套

1. 電氣連接：吸附塔運行需穩定電力供應，附近應設有專用配電柜，電源線路規格需滿足設備***功率需求，且做***接地保護，防止漏電事故。線路敷設應遵循電氣安全規范，避開高溫、潮濕及易受機械損傷區域。

2. 水源接入：若采用水噴淋輔助凈化或冷卻系統，需將水源引入吸附塔附近，水質應符合工藝要求，水壓穩定在[X]  [X]kPa 區間，水管材質可選用鍍鋅鋼管或 PPR 管，連接處做***密封防漏。

3. 壓縮空氣（如有）：部分吸附塔再生系統可能需壓縮空氣，壓縮空氣站位置應便于管道輸送，管道口徑根據用氣量計算確定，減壓閥、過濾器等配件齊全，保障壓縮空氣純凈、壓力穩定。



 三、安裝鋪設方法



 （一）基礎施工

1. 基坑開挖：依據設計圖紙尺寸，***開挖基坑，深度誤差控制在±[X]厘米內，底部平整夯實，四周設置排水坡度，防止雨水積聚浸泡地基。如在軟土地基區域，還需進行地基加固處理，如換填碎石、打樁等。

2. 鋼筋綁扎與模板支設：按設計要求綁扎鋼筋籠，鋼筋間距、規格嚴格把關，保護層厚度用墊塊保證。模板采用鋼模板或***質木質模板，拼裝嚴密牢固，表面涂刷脫模劑，確?；A混凝土成型美觀、尺寸精準。

3. 混凝土澆筑：選用合適標號混凝土，如 C30 及以上，分層澆筑，每層厚度不超過[X]厘米，振搗密實，避免出現蜂窩、麻面、孔洞等質量問題。澆筑完成后覆蓋保濕養護，時間不少于[X]天，定期灑水，控制溫度裂縫產生。



 （二）塔體安裝

1. 塔體吊裝：使用吊車等專業起重設備，將活性炭吸附塔塔體平穩吊起，緩慢移至基礎上方，精準就位。吊裝過程中注意保護塔體防腐層，避免碰撞劃傷，塔體垂直度偏差控制在±[X]‰以內，可通過水準儀、經緯儀實時監測校正。

2. 塔體固定：塔體就位后，采用地腳螺栓與基礎預埋件連接固定，地腳螺栓擰緊力矩符合設備說明書要求，螺母下加裝墊圈，防止松動。同時在塔體與基礎間均勻填充無收縮灌漿料，充實縫隙，增強穩定性，灌漿料強度達到設計值后方可進行后續施工。

 （三）內部構件安裝

1. 填料層鋪設：

     底層支撐：先在塔體底部鋪設格柵板或多孔板，作為活性炭填料支撐，格柵間距或孔徑***小需確保填料不漏出，又能保證氣流均勻分布。安裝時水平度誤差不超過±[X]毫米，牢固固定在塔體上。

     活性炭填充：將活性炭均勻鋪撒在支撐層上，分層填充，每層厚度約[X]厘米，填充過程中避免活性炭破碎、揚塵，可借助帆布溜槽等工具導流。不同層級間可適當夯實，但嚴禁過度擠壓破壞活性炭孔隙結構，填充高度誤差控制在±[X]厘米。

     ***層鎮壓：填料上層鋪設鋼絲網或輕質格柵，防止活性炭在氣流沖擊、設備運行時移位、飛揚，鎮壓物重量適中，既能起到固定作用，又不會因過重壓實填料。

2. 分配器與收集器安裝：

     氣體分配器：安裝在廢氣進口下方，作用是將進入塔內的廢氣均勻分散到填料層截面，常見形式有孔板式、噴嘴式等。安裝時保證分配器各孔徑一致、氣流方向準確，與塔體連接密封，通過法蘭連接并加裝密封墊片，防止廢氣泄漏短路。

     凈化氣收集器：位于塔***活性炭層上方，收集處理后的潔凈空氣并導出塔外，多為錐形或傘形結構，安裝角度、位置精準，與排氣管道對接順暢，同樣做***密封處理，確保凈化效率。



 （四）管道連接

1. 進出口管道：廢氣進口管道從污染源接至吸附塔底部或側面進氣口，管道材質可選用不銹鋼、PVC 或玻璃鋼等，根據廢氣性質（如腐蝕性、溫度等）確定。管道連接采用焊接、法蘭連接或熱熔連接等方式，法蘭間墊片材質耐溫、耐腐蝕，安裝后進行壓力試驗，試驗壓力為設計壓力的[X]倍，穩壓[X]分鐘無滲漏為合格。

2. 再生管道（若有）：對于需再生的活性炭吸附塔，蒸汽、熱氣或氮氣等再生介質管道從能源供應點引入塔體再生入口，管道布局緊湊有序，保溫措施到位，防止熱量散失。閥門安裝位置便于操作，標識清晰，與控制系統聯動調試，確保再生流程順暢可控。

3. 檢測與備用管道：為便于設備運行監測，設置采樣口、溫度計、壓力計等檢測元件接口管道，接口位置合理，不影響氣流主流方向。同時預留部分備用管道接口，方便后期設備改造、功能擴展，備用接口封堵嚴密，防止雜物進入。



 （五）電氣與控制系統安裝

1. 電纜敷設：動力電纜、控制電纜沿橋架或線槽分開敷設，避免電磁干擾，電纜彎曲半徑符合規范要求，每隔[X]米進行固定，防止脫落。穿越道路、墻體時采取防護套管保護，套管兩端密封******。

2. 控制柜接線：控制柜內電器元件布局合理，接線整齊規范，標識清楚，端子排接線牢固，無松動、虛接現象。電機、閥門等設備電纜接入對應控制回路，進行單機調試與聯動調試，檢查設備啟停、運轉方向、信號反饋是否正常，控制系統參數設置依據設備性能與工藝要求***化調整。



 （六）調試與驗收

1. 單機調試：分別啟動吸附塔配套的風機、泵等設備，檢查旋轉方向、轉速、電流、振動等指標是否符合要求，風機風量、風壓調節至設計值，泵的流量、揚程滿足工藝需求，運行時間不少于[X]小時，觀察設備穩定性，記錄運行數據。

2. 系統聯調：開啟廢氣處理系統，逐步引入少量廢氣，監測進出口廢氣濃度、溫度、壓力等參數變化，檢查吸附塔內氣流分布均勻性，通過調節閥門開度、風機頻率等手段***化系統運行狀態，直至各項指標達到設計處理效果，連續穩定運行[X]小時以上。

3. 驗收標準：依據***家相關環保標準、設備設計文件及施工合同要求，對活性炭吸附塔的安裝質量、處理效能、電氣安全、消防設施等方面進行全面驗收。處理效率應達到設計值的[X]%以上，噪聲、排放濃度等指標達標，設備運行安全可靠，資料齊全整理成冊，方可交付使用。



綜上所述，活性炭吸附塔的施工布局與安裝鋪設是一項系統性、技術性很強的工作，每個環節都需精心策劃、嚴格施工，唯有如此，才能確保吸附塔高效、穩定運行，為工業生產中的廢氣治理保駕護航。
